IEEE1394.b 接口电缆
高滑动1394.b电缆 1394b K系列（UL型No.20276 80°C 30V 满足RoHS标准）
是滑动弯曲性出色的IEEE1394.b接口电缆，能用于Machine Vision用照相机等的滑动弯曲部位
特点
- 适合于安装在电缆拖链等滑动用途。
- 采用独特的导体结构、电缆材质和结构，实现了高滑动性能。
- 本款产品为带连接器的加工成品。
- 所有类型符合RoHS指令。
品名的标示方法
| 品名 | 高滑动1394.b电缆 |
|---|---|
| 型番 | 1394B K □□□ |
□□□： 请填写电缆长度（m）（以0.5m为间隔，至4.5m为止）。（填写例）1m：010 4.5m：045
規格

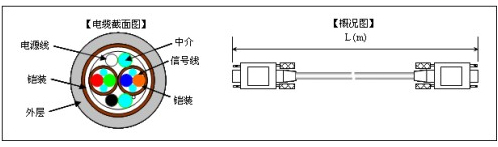

| 导体尺寸 | AWG28（信号线） |
| 铠装 | 编织铠装 |
| 外层类别 | 耐热PVC |
| 外层外径 | φ7.5 mm |

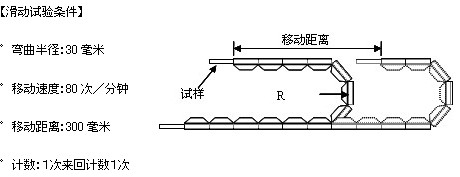

| 滑动次数 | 300万次以上（※1）（根据我公司试验条件） |
| 连接器 | 带螺钉锁紧的9引脚连接器（β型） |
| 电缆长度 | 0.5m ～ 4.5m（0.5m 间隔） |
| 传输速度 | 800Mbps |
| 抗燃性 | VW-1 |
| UL型 | 20276 额定80℃ 30V VW-1 |
※1 滑动次数是根据我公司试验条件的参考值，而不是保证值。
1394.b长电缆 1394b L系列（UL型No.20276 80°C 30V 满足RoHS）
电缆单体能达到的最大传输距离为10米。（标准规格长度4.5m的2倍以上！）适合于需要长距离传输的机器人用照相机等。
- 采用特殊电缆结构（已注册专利），降低衰减，能进行长距离 传输。
- 支持传输速度800Mbps的IEEE 1394.b电缆
- 最大传输距离10米！（标准4.5米）
- 采用特殊电缆结构实现了低衰减化，传输距离约为标准的2倍
- 采用特殊电缆结构和铠装实现了适合FA环境的抗噪性
- 本款产品为带连接器的加工成品。
- 所有类型符合RoHS指令。
品名的标示方法
| 品名 | 1394.b长电缆 1394b L系列 |
|---|---|
| 型番 | 1394B L □□□ |
□□□：请填写电缆长度（m）（以0.5m 为间隔，5m 以上至10m 为止）。（填写例）8m：080 10m：100
規格
| 导体尺寸 | AWG24（信号线） |
| 铠装 | 编织铠装 |
| 外层类别 | 耐热PVC |
| 外层外径 | Φ7.5 mm |
| 最大传输距离 | 10 m |
| 连接器 | 带螺钉锁紧的9引脚连接器（β 型） |
| 传输速度 | 800Mbps |
| 抗燃性 | VW-1 |
| 使用环境 | 室内用 0 ～ 40°C 28 ～ 85%RH |
| UL型 | 20276 额定80°C 30V VW-1 |
滑动次数是根据我公司试验条件的参考值，而不是保证值。
性能
| 项目 | 性能 | |
|---|---|---|
| 差模阻抗 （Ω） | 110±6 | |

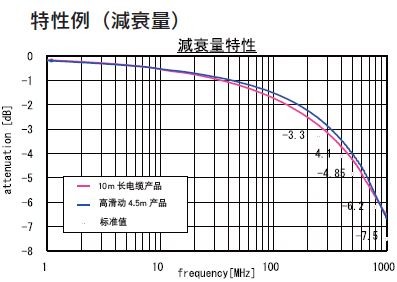

| 衰减量 （dB／总长） |
250MHz | ≤ 3.3 |
| 400MHz | ≤ 4.1 | |
| 500MHz | ≤ 4.9 | |
| 800MHz | ≤ 6.2 | |
| 1000MHz | ≤ 7.5 | |
| 延迟时间 （ns／m） | ≤ 5.05 | |
| 对间延迟时间差 （ps／总长） | ≤ 160 | |
