IEEE1394.a 接口电缆
高滑动1394.a 电缆 1394 K1系列（UL型 No.20276 80℃ 30V 满足RoHS标准）
是滑动弯曲性出色的IEEE1394.a接口电缆，能用于Machine Vision用照相机等的滑动弯曲部位。
特点
- 采用特殊的导体结构和电缆材质，实现高滑动性。
- 适合用于在Cableveyor内的，需要滑动性的配线用途。
- 所有类型符合RoHS指令。
品名的标示方法
| 品名 | 高滑动1394.a 电缆 |
|---|---|
| 型番 | 1394 K1 L＝□．□M |
□．□: 请填写电缆长度（以0.5m为间隔，至4.5m为止）。

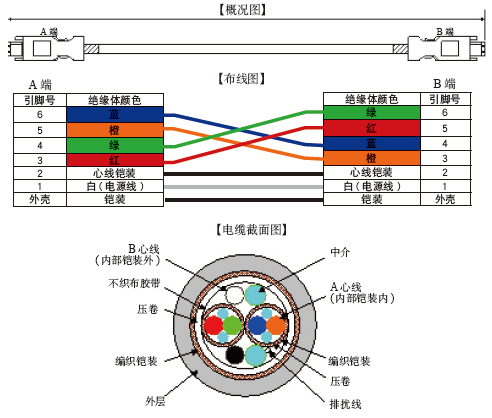

产品概況
規格
| 导体尺寸 | AWG28（信号线） |
|---|---|
| 铠装 | 编织铠装 |
| 外层类别 | 耐热PVC |
| 外层外径 | 7.4mm（标准） |
| 滑动次数※1 | 500万次以上 （根据我公司试验条件）※1 |
| 连接器 | 带1394 闩锁的6 引脚连接器 |
| 电缆长度 | 0.5m ～ 4.5m （0.5m 间隔） |
| 传输速度 | 100M ／200M ／400Mbps |
| 抗燃性 | VW-1 |
| UL型 | 20276 （额定80° 30V VW-1） |
※1 滑动次数是根据我公司试验条件的参考值，而不是保证值。
1394a长电缆系列（满足RoHS标准）
超过IEEE1394.a标准规格（4.5m），以400Mbps最大能达到20m；以200Mbps最大能达到30m；以100Mbps最大能达到50m的长距离传输。
- 采用特殊电缆结构（已注册专利），对信号线采取防止信号衰减的措施，控制因长途化引起的电源线的电阻值增大。实现了可长距离传送。
- 为了适应工厂自动化环境，采用特殊电缆结构和铠装提高了抗噪性。
- 以带锁止6引脚连接器为标准，具由高配合保持力。
- 备有连接器变换用适配器电缆，还可根据用途选用4引脚、无锁止6引脚。
品名•产品阵容
| 品名 | 支持的传输速度（Mbps） | 长度 （m） | 电缆外径 （mm） |
|---|---|---|---|
| 1394 长电缆 400Mbps 5m | 400/200/100 | 5 | φ6.4 |
| 1394长电缆 400Mbps 10m | 400/200/100 | 10 | |
| 1394 长电缆 400Mbps 15m | 400/200/100 | 15 | |
| 1394 长电缆 400Mbps 20m | 400/200/100 | 20 | φ8.2 |
| 1394 长电缆 200Mbps 30m | 200/100 | 30 | |
| 1394 长电缆 100Mbps 40m | 100 | 40 | |
| 1394 长电缆 100Mbps 50m | 100 | 50 |
1394电缆（变换为适合端口的连接器）
| 品名 | 内容 |
|---|---|
| 6／4 AD L=250mm | 4引脚变换用电缆 |
| 6／6 AD L=300mm | 无锁止6引脚变换用电缆 |
