Camera Link 电缆

Camera Link电缆CL-**系列（**：H／KH／S／K／KS）（UL型No.20276 80℃ 30V满足RoHS标准）

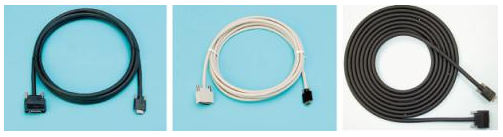

备有“标准型”、“高滑动型”、“供电（PoCL）型”、“低偏移高滑动型”等类型电缆，可根据各种照相机性能和用途选用。

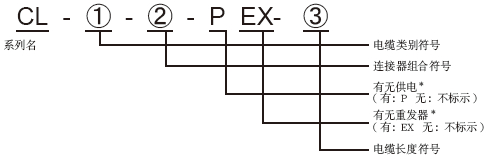

品名的标示方法

符号	电缆类别
H	标准
KH	标准／高滑动
S	供电型（PoCL）／细径
K	供电型（PoCL）／高滑动
KS	低偏移高滑动（※1）
	带重发器的长电缆（※2）

• ※1 仅高速／高滑动型均为供电（PoCL），不附注符号“P”。
• ※2 开发中

符号	连接器组合
MM	MDR／MDR
MS	MDR／SDR
SS	SDR／SDR

符号	电缆长度
010	1m
020	2m
030	3m
050	5m
070	7m
100	10m
120	12m
130	13m
140	14m
150	15m
200	20m

产品阵容•品名

电缆类别		连接器组合		电缆长度 （m）
符号	品种	符号	品种	1	2	3	5	7	10	12	13	14	15	20
H	标准	MM	MDR／MDR											—
KH	标准-高滑动	MM	MDR／MDR							—	—	—	—	—
S	PoCL 型-细径	MM	MDR／MDR							—	—	—	—	—
		MS	MDR／SDR							—	—	—	—	—
		SS	SDR／SDR							—	—	—	—	—
K	PoCL 型-高滑动	MM	MDR／MDR							—	—	—	—	—
		MS	MDR／SDR							—	—	—	—	—
		SS	SDR／SDR							—	—	—	—	—
K	低偏移高滑动	MM	MDR／MDR						—	—	—	—	—	—
		MS	MDR／MDR						—	—	—	—	—	—
		SS	SDR／SDR						—	—	—	—	—	—
	带重发器的长电缆	MM	MDR／MDR	—	—	—	—	—		—	—	—	—
		MS	MDR／MDR	—	—	—	—	—		—	—	—	—
		SS	SDR／SDR	—	—	—	—	—		—	—	—	—

电缆类别	连接器 组合	电缆长度 （m）
		1	2	3	4	5	6
H	MM	CL-H-MM-010	CL-H-MM-020	CL-H-MM-030	CL-H-MM-050	CL-H-MM-070	CL-H-MM-100
KH	MM	CL-KH-MM-010	CL-KH-MM-020	CL-KH-MM-030	CL-KH-MM-050	CL-KH-MM-070	CL-KH-MM-100
S	MM	CL-S-MM-P-010	CL-S-MM-P-020	CL-S-MM-P-030	CL-S-MM-P-050	CL-S-MM-P-070	CL-S-MM-P-100
	MS	CL-S-MS-P-010	CL-S-MS-P-020	CL-S-MS-P-030	CL-S-MS-P-050	CL-S-MS-P-070	CL-S-MS-P-100
	SS	CL-S-SS-P-010	CL-S-SS-P-020	CL-S-SS-P-030	CL-S-SS-P-050	CL-S-SS-P-070	CL-S-SS-P-100
K	MM	CL-K-MM-P-010	CL-K-MM-P-020	CL-K-MM-P-030	CL-K-MM-P-050	CL-K-MM-P-070	CL-K-MM-P-100
	MS	CL-K-MS-P-010	CL-K-MS-P-020	CL-K-MS-P-030	CL-K-MS-P-050	CL-K-MS-P-070	CL-K-MS-P-100
	SS	CL-K-SS-P-010	CL-K-SS-P-020	CL-K-SS-P-030	CL-K-SS-P-050	CL-K-SS-P-070	CL-K-SS-P-100
KS （低偏移高滑动）	MM	CL-KS-MM-010	CL-KS-MM-020	CL-KS-MM-030	CL-KS-MM-050	CL-KS-MM-070	CL-KS-MM-100
	MS	CL-KS-MS-010	CL-KS-MS-020	CL-KS-MS-030	CL-KS-MS-050	CL-KS-MS-070	CL-KS-MS-100
	SS	CL-KS-SS-010	CL-KS-SS-020	CL-KS-SS-030	CL-KS-SS-050	CL-KS-SS-070	CL-KS-SS-100
KS （带重发器的长电缆）	MM	—	—	—	—	—	CL-KS-MM-PEX-100
	MS	—	—	—	—	—	CL-KS-MS-PEX-100
	SS	—	—	—	—	—	CL-KS-SS-PEX-100

电缆类别	连接器 组合	电缆长度 （m）
		12	13	14	15	20
H	MM	CL-H-MM-120	CL-H-MM-130	CL-H-MM-140	CL-H-MM-150	—
KH	MM	—	—	—	—	—
S	MM	—	—	—	—	—
	MS	—	—	—	—	—
	SS	—	—	—	—	—
K	MM	—	—	—	—	—
	MS	—	—	—	—	—
	SS	—	—	—	—	—
KS （低偏移高滑动）	MM	—	—	—	—	—
	MS	—	—	—	—	—
	SS	—	—	—	—	—
KS （带重发器的长电缆）	MM	—	—	—	—	CL-KS-MM-PEX-200
	MS	—	—	—	—	CL-KS-MS-PEX-200
	SS	—	—	—	—	CL-KS-SS-PEX-200

注）也承接上述之外电缆长度等的订购品，请另行咨询。

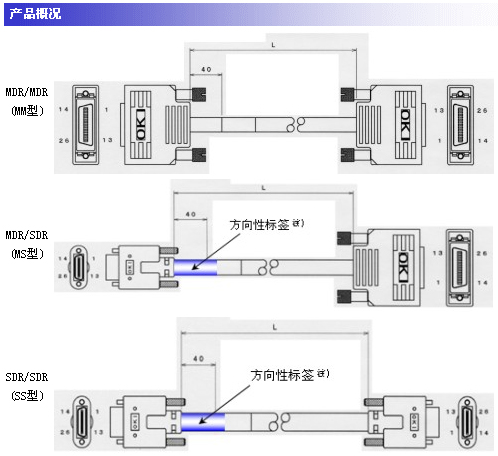

产品概况

规格

项目		电缆类型
		标准 （H）	标准高滑动 （KH）	供电型细径 （S）	供电型高滑动 （K）	低偏移高滑动 （KS）
传输方式		Full Cofiguration	Full Cofiguration	Base／Medium Configuration	Base／Medium Configuration	Base／Medium Configuration
适用部位		固定	固定、移动	Base／Medium 固定	Base／Medium 固定、移动	Base／Medium 固定、移动
特性阻抗		（W） 100±10
对间偏移（ps／m）		35以下	50以下			25以下
时钟频率和传输距离 （大致标准）	（MHz）	66以下	66以下	66以下	66以下	85以下
	（m）	15	10	10	10	7
额定		30V 80℃
抗燃特性		VW-1
滑动弯曲次数（次）（※1）		—	300万以上	—	300万以上	300万以上
标准电缆颜色（※2）		米色	黑色	米色	黑色	黑色

• ※1 利用我公司独特的试验方法。试验结果为参考值，而不是保证值。
• ※2 其它颜色请另行咨询。

CleanEye Camera Link 电缆

规格

项目	规格
传输方式	Base Configuration
功耗	0.5W（typ）
供电	从支持PoCL 的帧抓取器供电（不支持PoCL 时为外部供电）
使用环境	温度：0 ～ 40℃湿度：20 ～ 80%Rh 2 仅为非结露时
质量（距离扩展组件）	约250g
外形尺寸（距离扩展组件）	57mm（宽）×18mm（高）×71mm（深）（突出部除外）

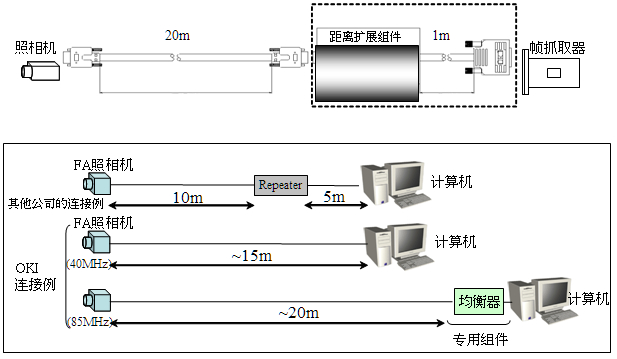

连接例
