高密度（0.635mm间距）OKIFLEX（UL20028）

优点

帘形OKIFLEX（UL2651)

  • 为了对应机器的小型化要求，导体使用AWG30(7/0.1mm)镀锡铜线， 把传统的1.27mm间距扁平电缆做成0.635mm间距的。
  • 容易进行高密度IDC连接器（0.635mm间距）一次性压接，可以节省安装空间，增加结线数。
  • 与传统的OKIFLEX系列一样，有连续融着形，帘形2类型。
  • F标记印刷品也接单生产。
  • 本产品为环保对应产品。符合RoHS指令。

用途

适用于电子计算机，周边机器，通信机器，办公机器等机器内部固定配线,特别是高密度组装配线。

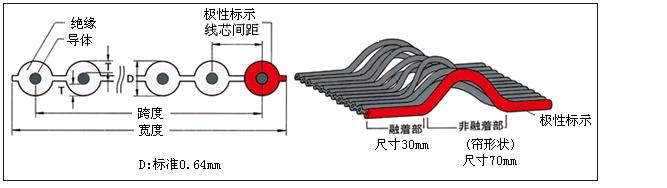

结构例

结构例

特性例

导体电阻 Ω/km（20℃） 358以下 特性阻抗（※1） Ω 标准76
绝缘电阻 MΩ-km（20℃） 1以上 传输延迟時間（※1） ns/m 标准5.0
耐电压 Vrms/min 1500 近端串音（※1） % 标准2.8
工作电容（※1） pF/m 标准80 阻燃性 VW-1

※1 被测定线芯为GSG模式时。

品名・线芯的配色

连续融着形：FLEX-B2 （　）-7/0.1 20028 红－灰－灰－灰－灰－灰・・・・第1根线芯＝红、其它＝灰
帘形：FLEX-S2 （　）-7/0.1 7030 20028

※请在（ ）内记入下述品种构成表里的线芯数。

※7030表示非融着部70mm，融着部30mm。

品种构成表

库存销售品 ：库存销售品（因库存状況经常变动，订货时请确认）

芯数 导体
（本/mm）		 绝缘 跨度
mm		 宽度
mm		 线间间距
mm		 标准长度 B S
10 AWG30
（7/0.1）		 软质
氯乙烯		 5.72 6.35 0.635 61m/1卷
（200英尺）		 库存销售品
16 9.53 10.16
20 12.07 12.7 库存销售品
24 14.61 15.24
26 15.88 16.51 库存销售品 库存销售品
30 18.42 19.05
34 20.96 21.59 库存销售品
40 24.77 25.4 库存销售品 库存销售品
50 31.12 31.75 库存销售品 库存销售品
60 37.47 38.1 库存销售品 库存销售品
64 40.01 40.64 库存销售品 库存销售品
68 42.55 43.18 库存销售品 库存销售品
80 50.17 50.8 库存销售品 库存销售品
100 62.87 63.5 库存销售品 库存销售品
